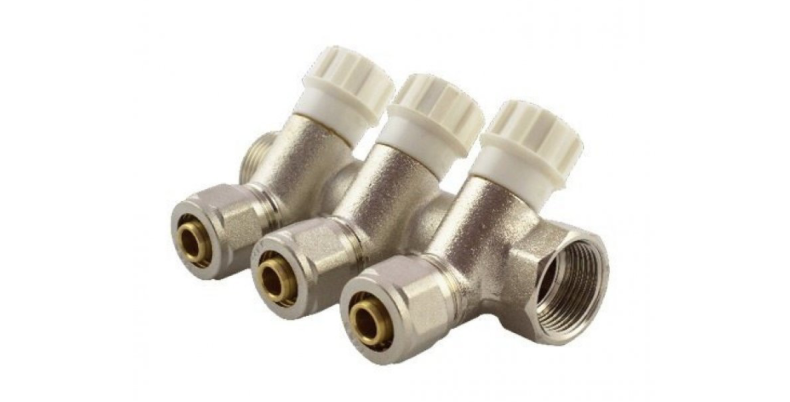

Колектор вентильний із фітингом FADO 3/4 X16-3 виходи

ІНЖЕНЕРНА САНТЕХНІКА No1

Компанія FADO є виробником інженерної сантехніки для широкого спектра трубопроводних систем. Маючи чималий досвід роботи на світовому ринку, компанія встигла зайняти провідні позиції на ринку запірної арматури багатьох країн.

 Використання сучасних матеріалів найвищої якості та ретельний контроль виробництва — основні складники бездоганної надійності запірної арматури ТМ FADO.

Продуманий асортимент, що налічує понад 800 позицій, містить: кульові крани; шланги та труби; запобіжно-регулювальну арматуру; фітинги; фільтри грубого очищення; ущільнювальні матеріали; інструменти.

Такий спектр товарів дає змогу реалізувати проєкт будь-якої складності, а безперервний процес модернізації в компанії може підтвердити, що асортимент TM FADO завжди відповідає всім тенденціям розвитку технологій на сьогодні.

Колектор розподільний вентильний  Fado — це пристосування, яке застосовують для розподілу потоку транспортувального середовища до окремих споживачів системи.

ПРИЗНАЧЕННЯ І ОБЛАСТ ЗАСТОСУВАННЯ

Колектори призначені для розподілу потоку рідини, що транспортується, за споживачами.
Колекторні системи можуть використовуватися на трубопроводах систем холодного (зокрема питного) і гарячого водопостачання, опалення, стисненого повітря, а також на технологічних трубопроводах, що транспортують рідини, неагресивні до матеріалів елементів колекторних систем.

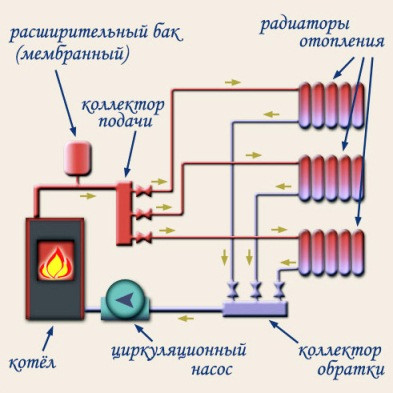

Використання колекторних систем дає змогу вирівнювати тиск за споживачами, здійснювати централізоване регулювання витрати, видалення повітря та злив транспортувального середовища.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ І ПРИНЦИНА ДІЇ

Колектори з регульованими вентилями  складаються з латунного нікельованого корпусу, що має на кінцях приєднувальні різальні різі та вбудованих у корпус регулювальних вентилів. Обертання латунного черв'ячного штока призводить до лінійного переміщення повзунка золотушнику зі змінною золотистою прокладкою з EPDM, яка кріпиться до штока гвинтом.
Як сальниковий ущільнення штока використовуються два кільця з EPDM. Вентильна муфта латунна має нарізне приєднання до корпусу. Герметичність цього з'єднання забезпечується прокладним кільцем з EPDM.

 Затвор приводиться в дію латунним штоком. Ущільнення штока забезпечується двома кільцями з EPDM. Ручка кріпиться до штока за допомогою гвинта. Регулювання витрати через відведення регулювального колектора здійснюється обертанням ручки регульованого вентиля відведення. Повний цикл обертання становить три оберти по 360 градусів.

Комплектація колектора

·         Ручні регулювальні вінтель

·         Все це дає змогу рівномірно розподілити подавання теплоносія за гілками, до того ж здійснюється контроль і регулювання подавання, що веде до економії та зменшення витрат.

Характеристики

·         Кількість виходів — 3

·         Діаметр виходів — 1/2"

·         Діаметр входу — 3/4"

·         Наявність витратних матеріалів — немає

·         Робоча температура теплоносія — до 110 °C

·         Виробник — Італія

Керувальним елементом є термостатичний кран із термоголовкою, за допомогою якої можна виставити значення температури води, що надходить у контур системи теплої підлоги.

Робота вузла побудована на принципі змішування двох потоків: гарячого від котла та холодної зі зворотної лінії теплої підлоги. Вона змішується до значення температури встановленої на термоголовці, а вона так само й кон тролює кількість, що входить від котла, гарячої води. Після, змішана вода поступає в систему теплої підлоги та розподіляється за контурами через колектор. Після остигання частина води йде знову на змішування, частина — у зворотну лінію основної системи опалення до котла.

Встановивши цей прилад, можна отримати дуже ефективне опалення.
